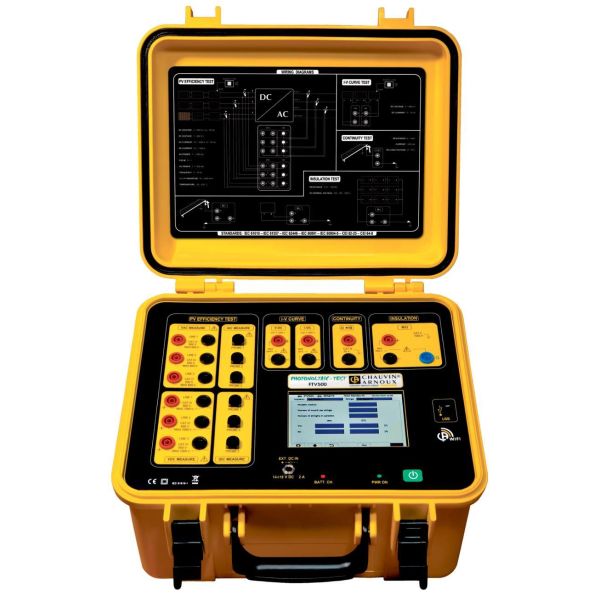

Chauvin Arnoux FTV500Varenr.: 3139872

Chauvin Arnoux FTV500 er en bærbar solcelleanalysator og multifunktionsmåler designet til at håndtere alle solenergirelaterede opgaver – idriftsættelse, fejlfinding og vedligeholdelse. Multifunktionsmåler til vedligeholdelse af solcelleanlæg med 5 målefunktioner. Den måler det, der er nødvendigt ved installation, test og vedligeholdelse af et solcelleanlæg. Måler og analyserer også alle parametre på både 1-fase og 3-fase anlæg. Med stor hukommelse, logningsfunktion, VNC-forbindelse er FTV500 et bærbart feltinstrument til vedligeholdelse af solcelleanlæg.

Med FTV500 udføres 5 målinger i samme instrument: Konverteringseffektivitet, I-V-kurve (med hurtigtest), kontinuitetstest, isolationstest på solcelleanlægget og dataloggerfunktion.

Effektivitet og dataloggerfunktion (EN61724, EN62446)
Med tre DC-indgange og tre AC-indgange er det muligt at udføre detaljerede målinger på solcelleanlæg, herunder DC/AC-virkningsgrad med inverter, aktiv og teoretisk effekt, effektfaktor og kurve for inverterens ydeevne. Alle parametre, der registreres af fjernbetjeningen, er relateret til solindstråling, omgivelsestemperatur og moduletemperatur.

I-V-kurve og I-V-hurtigtest (EN62446, EN60891)
FTV500 analyserer I-V-egenskaberne for moduler og kæder op til 1000 V og 15 A, og sammenligner med solcelleproducentens STC-værdier (databasen over solpaneler kan opdateres og justeres manuelt). Hurtigtesten måler åben kredsløbs-spænding og kortslutningsstrøm for en enkelt modul eller parallelle kæder.

Isolationsmodstand og kontinuitetstest (EN62446, EN61557, EN60364)
Isolationsmodstand kan testes på enkelte paneler, kæder eller hele systemet uden at afbryde eller kortslutte poler. Testspændingen (250-1000 VDC) og grænseværdien kan justeres for hurtig verifikation. Kontinuitetstests kan udføres ved 200 mA.

Fjernbetjening, Wi-Fi, VNC og testrapporter
FTV500 er den første solcelleanalysator med mulighed for fjernstyring og kontrol af alle funktioner via VNC og en webbrowser på en smartphone, tablet eller PC. I kombination med Wi-Fi er det muligt at få adgang til FTV500 fra kontoret, langt væk fra instrumentet. Hukommelsen i FTV500 kan rumme over 10.000 målinger, og rapporter kan oprettes med ét klik. Det er også muligt at downloade data via USB-nøgle.

Fjernbetjeningsenhed
Fjernbetjeningsenheden til FTV500 indsamler målinger (solindstråling, temperatur) i realtid til analyse. Via Wi-Fi overfører fjernbetjeningsenheden data til FTV500 op til 200 m; i tilfælde af signalafbrydelse lagres målingerne i fjernbetjeningsenheden og overføres, når forbindelsen genoprettes.

Leveres komplet med fjernbetjeningsenheden, tiltmåler og 3 stk DC-strømtænger samt 3 stk AC-MiniFlex Rogowsky-spoler.
