Joma H1400020Varenr.: 3010160

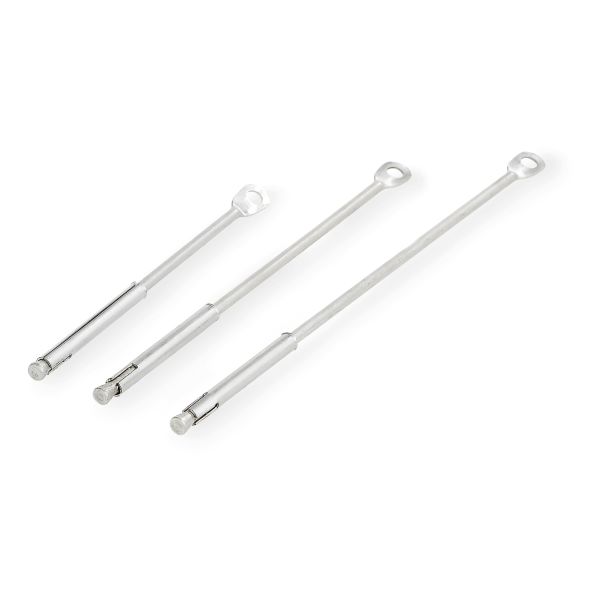

Afstandspendul med færdigmonteret slagekspander, der anvendes til betonramme og kombineres med en af skalvæggens rangler (nr. 1 eller nr. 3) til forankring af skalvæggen. Pendulets længde bestemmes af væggens struktur, monteringsdybde og luftspalte (40 mm monteringsdybde + isoleringstykkelse + luftspalte). Den projekterede bæreevne (sikkerhedsklasse 2) for ranglen udgør 0,58 kN. Værdierne antager mørtel mindst M2.5 (mørtelklasse B).

Installation: Bor et hul i beton Ø 6 mm og 40 mm dybt - rengør hullet - sæt krammen ind i borehullet - vikl penduleranglen ind i hullet. Sørg for, at det flade hoved på pendulraslen kommer i bølge.
Installation af isolering og skalvægsrangler: Den ydre isolering installeres, efter at ranglerne er monteret i rammen. Isoleringen presses på plads over kramperne og fastgøres til rammen med en af isoleringsbakkerne. Skiven monteres på ranglen og flyttes mod isoleringen, så den ligger på plads uden at komprimere isoleringen. Træk skalvæggens rangle ind i pendulerablens øje og væg den ind i skalvæggen. Den mindste ankerlængde i skalvæggen skal være 40 mm.
